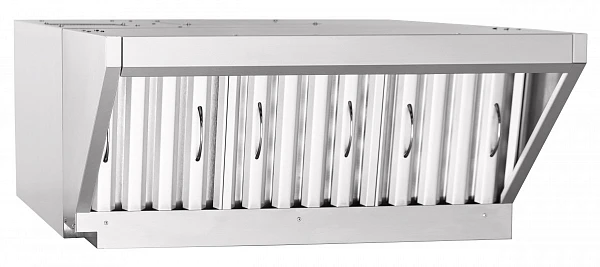

Зонт вытяжной Abat ЗВВ-4-6/4ПМ

Описание

Зонт вытяжной Abat ЗВВ-4-6/4ПМ встраиваемый с пароконденсатором для конвекционной печи КЭП-4ПМ предназначен для вытяжки и конденсации отработанного пара конвекционной печи типа КЭП-4ПМ, а также очистки воздуха от аэрозолей жира, масла и водяного пара в помещении на объектах общественного питания.

Зонт ЗВВ-4-6/4ПМ с пароконденсатором предназначен для установки на конвекционную печь КЭП-4ПМ для очистки воздуха от аэрозолей жира, масла и водяного пара в помещении на объектах общественного питания.

Зонт состоит из двух основных частей: каркаса теплообменника и воздухозаборника. В каркасе теплообменника установлен слот с теплообменником, угольные и лабиринтные фильтры и всасывающий вентилятор. Зонт подсоединяется к конвекционной печи с помощью кабеля питания (1,8 м с заземлением) и фиксируется с помощью двух винтов (от КЭП) к задней стенке и спереди двумя болтами к крыше конвекционной печи.

Принцип действия: разогретый воздух, насыщенный парами масла, жира и воды, всасывается вентилятором в пароконденсатор зонта. В пароконденсаторе происходит охлаждение и конденсация паров масла, жира и воды. Конденсированная жидкость удаляется в канализацию или любую емкость. Охлажденный воздух поступает из верхнего окошка пароконденсатора во внутреннюю область зонта, где очищается от запахов угольным фильтром и выбрасывается в атмосферу.

ЗВВ-4-6/4ПМ характеризуется улучшенным впитыванием запахов, ведь в нем установлены 2 лабиринтных и 2 сменных угольных фильтра. Все фильтры в зонте легкосъемные: угольные - заменяются, лабиринтные - гигиенически очищаются.

Зонт не занимает полезное кухонное пространство, так как устанавливается на крышу конвекционной печи. Зонт имеет обработанные края для безопасной работы персонала.

Суммарная мощность зонта, Вт 168
Мощность вентилятора, Вт 160
Мощность ламп освещения, Вт 8
Напряжение, В 230
Тип фильтра лабиринтный / угольный
Воздухопроизводительность, м3/ч 1400
Скорость движения воздуха в рабочей зоне зонта, м/с 0,3
Количество установленных вентиляторов, шт. 1
Количество установленных ламп освещения, шт. 1
Количество установленных лабиринтных фильтров, шт. 2
Количество установленных угольных фильтров, шт. 2
