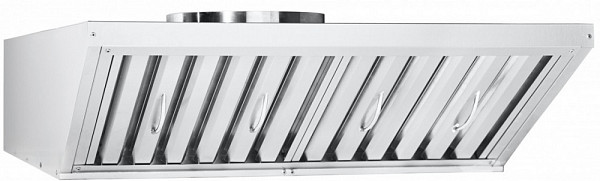

Зонт вытяжной Abat ЗВВ-10-6/4

Описание

Зонт вытяжной встраиваемый Abat ЗВВ-10-6/4 для конвекционных печей типа КЭП-10 используется для очистки воздуха от аэрозолей жира, масла, водяного пара и устанавливается в системе вытяжной вентиляции (диаметр отводящей трубы и дымохода должны быть не менее 270 мм) с выносным или встроенным вентилятором на объектах общественного питания.
Разогретый воздух, насыщенный парами масла, жира и воды, всасывается осевым вентилятором в зонт, проходит сквозь фильтр и удаляется из помещения очищенным. При ударе о стенки фильтра, имеющего лабиринтную структуру, пары масла, жира и воды конденсируются из-за температурного перепада на фильтре и стекают в ванну.

• Зонт состоит из трех основных частей: корпуса, съемного лабиринтного фильтра, осевого вентилятора.
• Лабиринтный фильтр легко вынимается и его необходимо периодически чистить.
• В корпусе зонта имеется герметичная ванна, куда стекает масло, жир и вода с лабиринтных фильтров.

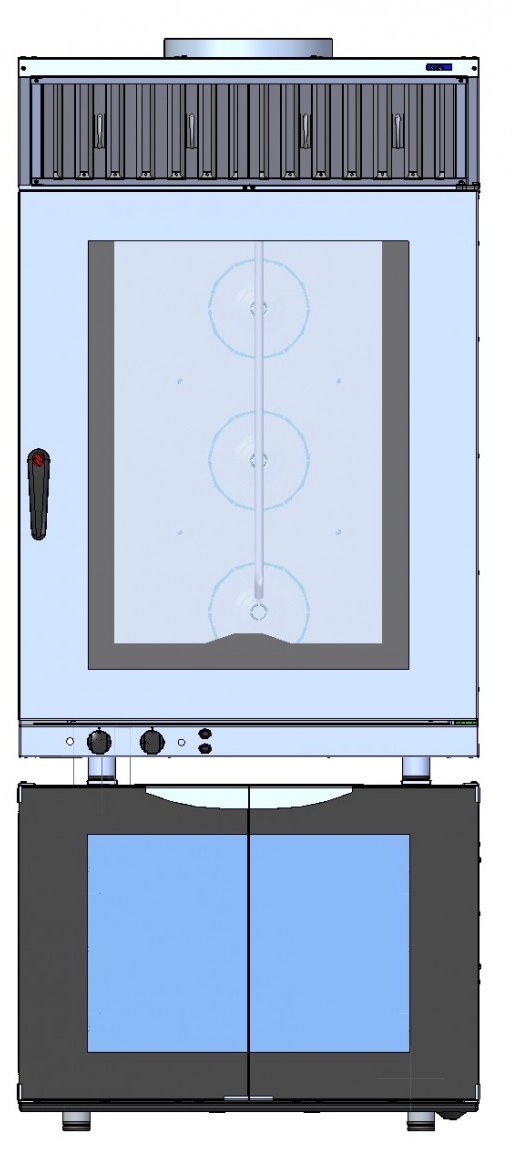

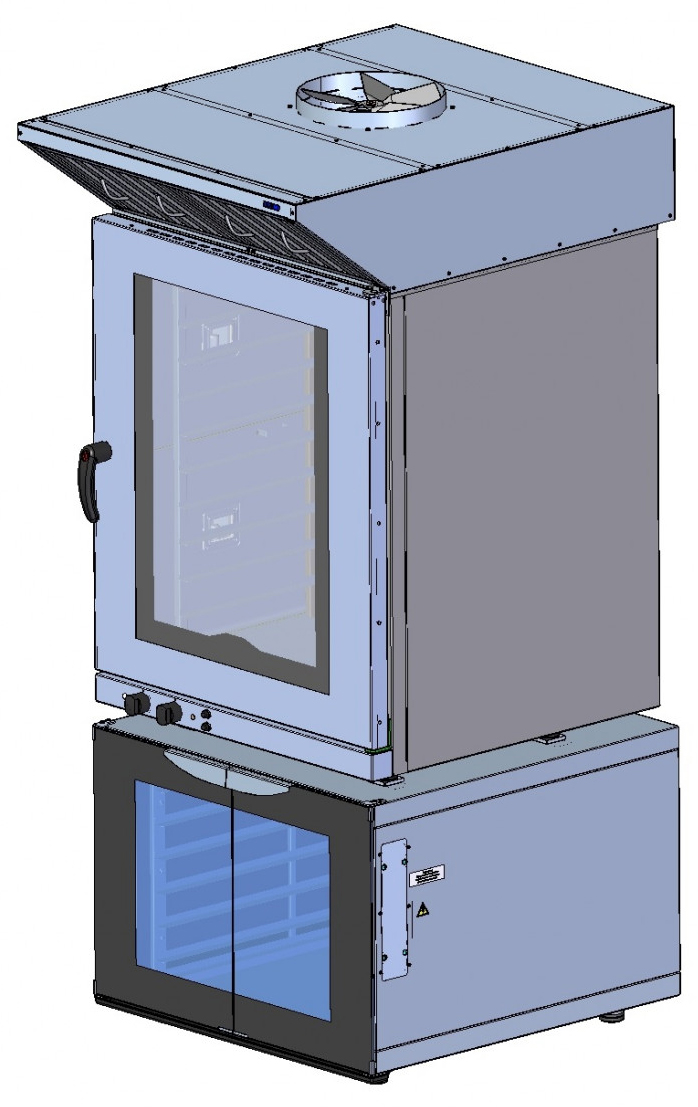

• Зонт устанавливают на конвекционную печь КЭП-10 и подсоединяют к конвекционной печи с помощью кабеля питаня (2 м, с заземлением).
• Зонт фиксируется с помощью винтов М5 к крыше конвекционной печи (предварительно нужно совместить трубки вывода пара с отверстиями в ванне зонта).
• Ванна зонта имеет сливную трубку с резьбой G 1/2", к которой необходимо присоединить шаровой кран для слива жидкости.

• Номинальная суммарная мощность зонта, Вт: 120
• Номинальное напряжение, В: 230
• Тип фильтра: лабиринтный
• Воздухопроизводительность, м3/ч: 1400
• Скорость движения воздуха в рабочей зоне зонта, м/с: 0,4
• Количество установленных вентиляторов, шт.: 1
• Количество установленных лабиринтных фильтров, шт.: 2
• Габаритные размеры, мм: 867х1129х251(300)
• 2 отверстия для выхода трубок выпуска пара Ø26 мм
• 2 отверстия для выхода трубок выпуска пара Ø40 мм
